TEC қалай жұмыс істейтінін жақсырақ түсіну үшін алдымен оның ішкі құрылымын қарастырайық. TEC өзегі жартылай өткізгішті термопар (дән), ол әдетте Р-типті және N-типті болып бөлінеді.

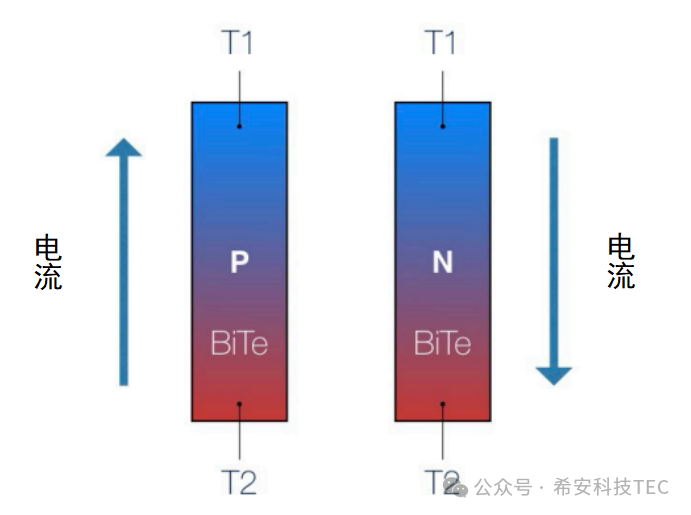

Тұрақты ток терможұп арқылы өткенде, P-типті және N-типті жартылай өткізгіш түйіршіктер (P-типті (тесіктері бар бор сияқты үш валентті элементтермен легирленген) саңылаулар арқылы электр тогын өткізеді және оң зарядталады; N-типті жұп (фосфор және теріс электр өткізгіштікпен бес валентті элементтермен легирленген).

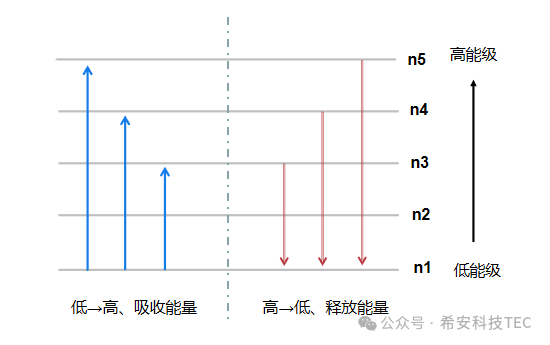

Суықтың соңында тасымалдаушылар төменгі энергия деңгейінен жоғарырақ деңгейге секіреді. Энергия деңгейінің ауысу процесі кезінде жылу сіңіріледі, осылайша салқындату әсеріне жетеді. Сонымен бірге, ыстық ұшында тасымалдаушылар рекомбинацияланған кезде энергия бөлінеді, нәтижесінде экзотермиялық құбылыс пайда болады. Тұрақты ток қарама-қарсы бағытта өтсе, салқындату әсері қыздыруға айналады.

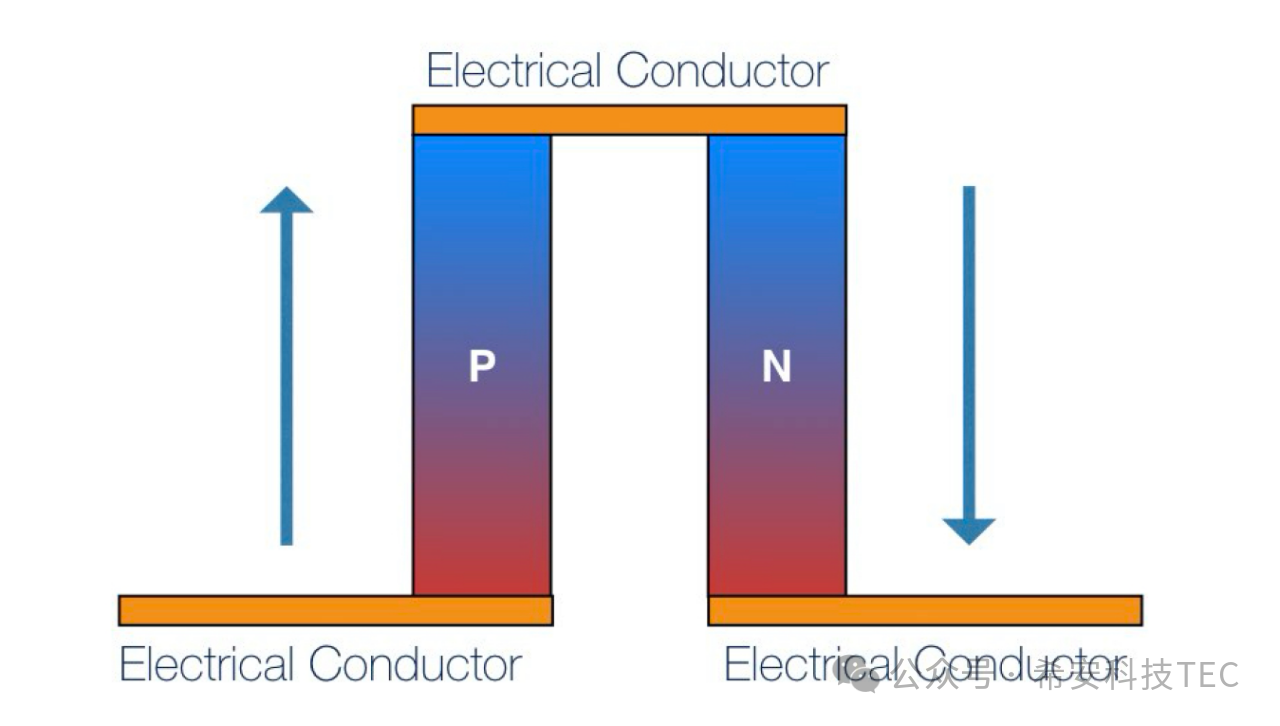

Өткізгіш қабат арқылы PN түйісуі термопар құрайды және TEC-тің негізгі құрылымдық құрамдас бөлігі болып табылады. Бір жұп терможұп қуат қосылғаннан кейін салқындату немесе қыздыру функцияларына да қол жеткізе алады.

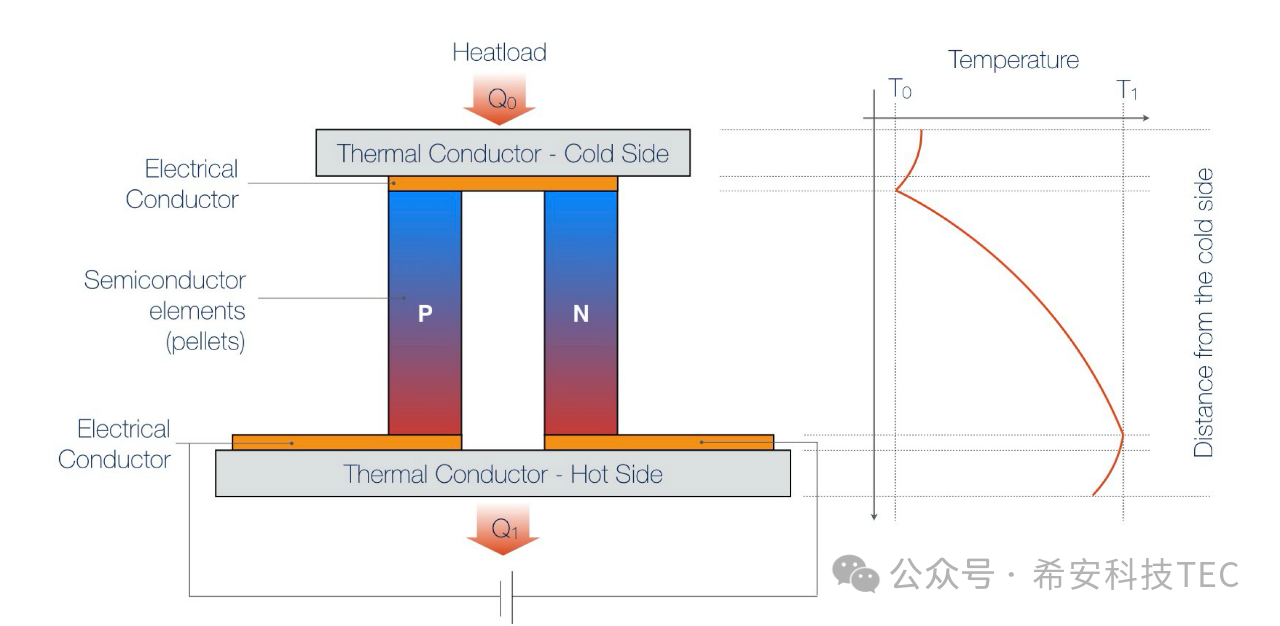

Келесі суретте көрсетілгендей терможұптың екі ұшына жылу өткізгіштер қосылады: толық ТЭК түзіледі. TEC қуаттандырылған кезде үстіңгі бет жылуды жұтады, оны суық ұшы деп атайды, ал жұтылатын жылу Q0 болады. Төменгі бет жылуды бөледі және ыстық бет деп аталады, бөлінетін жылу Q1 ； Q1= Q0+Qtec
Жылуды сіңіру және жылу бөлуге байланысты жоғарғы және төменгі беттер арасындағы температура айырмашылығы ΔT，ΔT=T1-T0

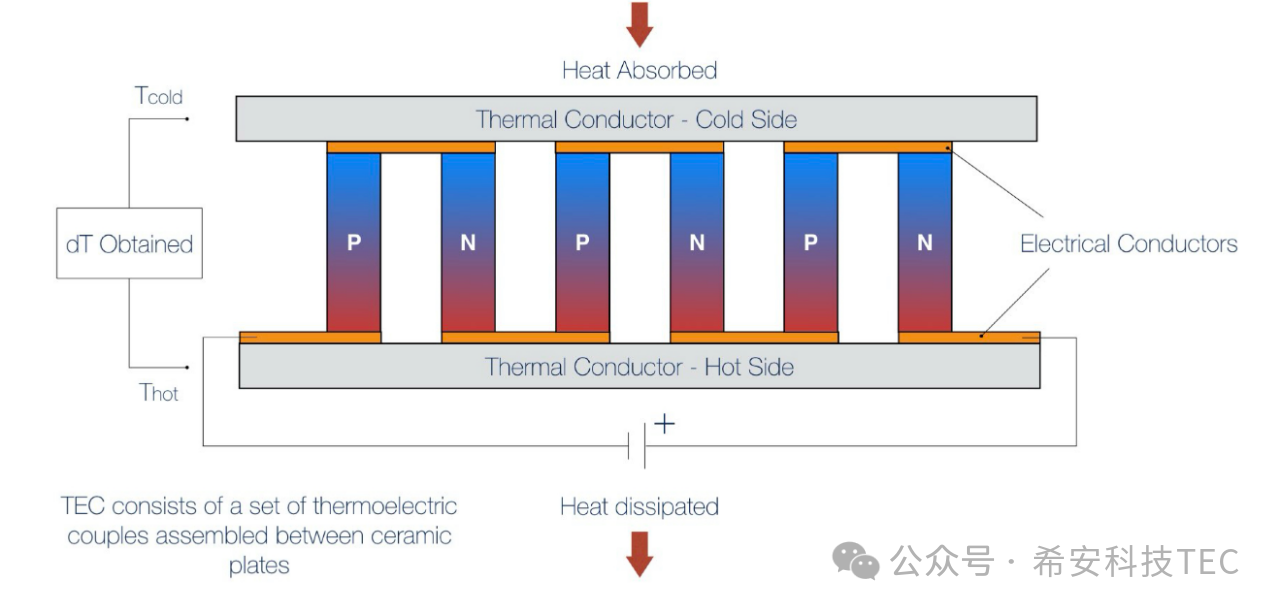

Күнделікті қолдануда TEC әдетте бірнеше жұп PN түйіспелерінен тұрады. Үлкен салқындату сыйымдылығына немесе температура айырмашылығына қол жеткізу үшін.
Мақаланы оқығаннан кейін тақтаға тағы да назар аудару керек:
С: Суық ұшында жұтылатын Qc жылу мен ыстық ұшында бөлінетін Qt жылуы арасында қандай байланыс бар?
A: Qc=Qt-Qtec.
С: Неліктен суық және ыстық ұштары сәйкесінше жылуды сіңіреді және шығарады?
A: Суықтың соңында тасымалдаушылар төменгі энергия деңгейінен жоғарырақ деңгейге секіреді. Энергия деңгейінің ауысу процесі жылуды сіңіреді, осылайша салқындату әсеріне жетеді. Сонымен бірге, ыстық ұшында тасымалдаушылар рекомбинацияланған кезде, олар энергияны босатады, нәтижесінде экзотермиялық құбылыс пайда болады.
